一、CUT-2010AⅧ型在線超聲探傷設備檢測鋼管的范圍：

1、管徑：ф219—ф920mm

2、管壁厚度：6—12mm

3、板寬：350—1300mm

4、焊縫高度：1—3.2mm

5、焊縫倒角：40°—75°

6、探傷速度：2米

二、CUT-2010AⅧ型在線超聲探傷設備技術指標：

1、通道數：       8通道

2、通道工作方式：可任意選定1-8個通道，循環工作

3、增益總量：     80dB,步進1dB,6dB

4、探頭工作方式： 單探頭發射、接收或雙探頭分別發射、接收

5、分辨力：       ≥26dB

6、動態范圍：     ≥30dB

7、頻率范圍：     0.5—10MHz

8、重復頻率：     10KHz

9、垂直線性：     ≤4%

10、水平線性：    ≤1%

三、CUT-2010AⅧ型在線超聲探傷設備檢測標準：

該設備應滿足API—5L標準對螺旋管焊縫缺陷的超聲波探傷要求。

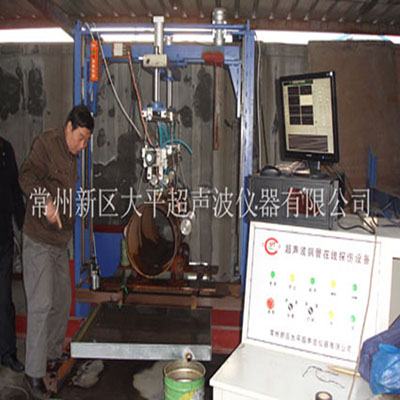

四、CUT-2010AⅧ型在線超聲探傷設備供貨范圍

1、儀器部分

1）TBCT（DSP）A型8通道探傷機（網絡）    一臺

2）TBBJ8A型報警單元                                          一臺

3）工控機：臺灣磐儀                                             一臺

4）配套軟件                                                            一套

5）操作臺式機柜                                                   一臺

2、伺服系統 （一套）

 1）電視測量圖像自動跟蹤

 2）“伺服驅動”直線型電動推桿

 3）運動部分：直線滾動軸承

 4）采用CCD攝像機

3、龍門架及升降系統（Ф219―ф920 ）一套

4、計算機一臺

  5、資料提供：

1）提供中文操作說明書及注意事項

2）提供中文機械圖紙

3）提供中文電路原理圖

4）提供應用程序光盤
