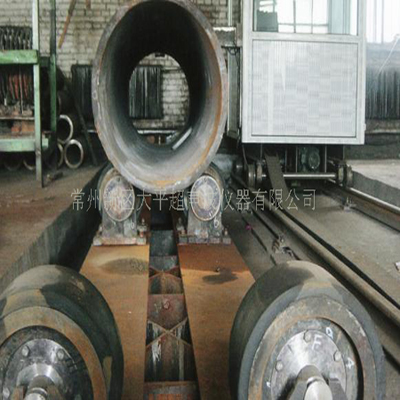

一、CUT-2010AⅣ型鋼管超聲波探傷設備工作原理：

    CUT-2010AⅣ型鋼管超聲波探傷設備適用于碳鋼、合金鋼、不銹鋼管缺陷檢測，系統包括機械裝置、控制裝置、超聲波探傷裝置三大部分，實現缺陷自動檢測。

   CUT-2010AⅣ型鋼管超聲波探傷設備超聲探傷原理是利用超聲波經水耦合進入鋼管后，沿管壁傳播，當管壁中有裂紋會引起超聲反射，超聲儀器將超聲反射信號經放大信號處理后實時報警，實現缺陷的自動檢測。

二、CUT-2010AⅣ型鋼管超聲波探傷設備技術性能：

1、適應范圍：φ219mm—φ730mm

2、適應長度：2m—12m

3、檢測速度：0.5m/分—2.5m/分

4、探頭數量：4套

5、重復頻率：每個通道重復頻率為2KH_Z，六通道為12 KH_Z

6、發射脈沖：最大500V

7、總增益：110dB

8、衰減器：100dB

9、雙報警閘門：前后沿時間可調

10、晶片直徑：φ12㎜（線聚焦探頭）

11、鋼管最大彎曲度：1.5/1000

12、探傷鋼管最大重量：5000Kg

13、探頭的工作頻率：5MH_Z

14、設備功能：自動上料、自動下料、自動分選

15、滿足GB/T5777—1996標準C5級

16、適應標準：GB/T5777—1996標準鋼管超聲波檢驗方法

17、驗收標準：YB4082—2000

18、設備凈重（除儀器、儀表）：10000Kg

三、CUT-2010AⅣ型鋼管超聲波探傷設備主要配置：

1、全數字六通道超聲波探傷儀一套，型號UD-MC6B上海華鎂電訊設備有限公司生產。

2、探傷小車一臺。

3、探傷水槽一套，總長14米，由厚度10mm鋼板、12號槽鋼焊接。

4、鐵芯聚胺脂輸送輪二十套。

5、滑動軸承座40套。

6、機械無級調速行星減速機一臺，功率5KW。

7、易損備件：高頻率連接線（儀器-----主機）五根

8、電氣自動控制系統及氣動控制系統

1）氣動控制原器件一套，所有氣動控制原器件均采用無錫氣動元件總廠產品。

2）電動控制原器件一套，采用西門子可編程序控制器，其他電動原器件均采用西門子電動原器件。

3）操作控制臺一只。
