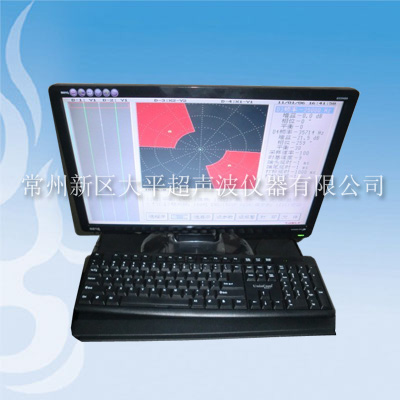

一、FEP-99渦流探傷儀概述

1、FEP-99智能數字式管棒渦流探傷儀適用于無縫管、焊管等金屬管、棒、線材的在線、離線探傷,可用于其他機械零部件的自動探傷。儀器采用最新的數字電子技術、渦流技術以及微機技術,不僅調試、操作簡便,且具有可靠、穩定和靈敏的探傷性能。
　　2、FEP-99具有二個相對獨立的測試通道,可分別驅動二只不同形式的檢測探頭,或由絕對和差動線圈構成的組合式探頭,兩個檢測通道同時進行數據采集,用于檢出金屬管、棒生產中出現的縱向裂紋和橫向缺陷(如駁口)。用于焊管在線、離線檢測時,EEC－30S 對未熔焊、暗逢、開口裂紋等軸向缺陷具有很高的靈敏度,無需配置磁飽和器,對生產過程中,因焊機故障而造成產品的緩變傷、長道傷均能可靠檢出。
　　3、FEP-99采用人機對話、鍵盤操作、實時熱健操作提示。DSP/FPGA高速數據處理電路的采用,保證儀器的高采樣率和超低噪聲,預防漏檢或誤報。高集成度的貼片器件的采用,有效地提供儀器的穩定性和可靠性。
　　4、FEP-99渦流儀具有 64 Hz～5 MHz 的測試頻率范圍,能夠適應各種不同金屬管道的檢測要求,并且由于采用全數字化設計,因此能夠在儀器內建立多個標準檢測程序或?qū)＜蚁到y(tǒng),方便用戶在改換產品規格時調用。EEC－30S備有充分的輸入、輸出控制接口,方便檢測現場與各種設備相連接,并同步工作,構成一個高度自動化的整體。
　　5、FEP-99可配接耦合間隙要求很低的穿過式探頭,亦可接只有香煙盒大小的組合式平面探頭或馬鞍式探頭。儀器對幾乎所有廠家生產的渦流探頭均適用。

二、FEP-99渦流探傷儀技術特性

1、兩個獨立的檢測通道(可擴展到4、8、16通道)

2、檢測范圍：φ20mm-φ250mm(內徑)

3、頻率范圍：64 Hz ～ 5 MHz

4、增益：0～90dB，步距0.5dB，精度誤差±3％

5、相位旋轉：0～360 °步距 1 °

6、增益比(Y/X):0.1～10

7、探傷速度最高150米/分

8、內、外時鐘控制的同步報警輸出

9、高精度端頭、端尾信號切除功能

10、高精度實時、延時報警輸出

11、非等幅相位/幅度報警域

12、電腦全數字式參數調整

13、軟硬盤存貯與重現檢測信號

14、快速數字/模擬電子平衡

15、具有記憶軌跡延遲消隱功能

16、高通、低通、帶通濾波器,帶寬0～10KHz任意調整,最小精度0.1Hz

17實時雙通道阻抗平面顯示和X-t、Y-t雙時基掃描同屏顯示模式

18、相對獨立雙通道可分別驅動二只不同形式的檢測探頭(或由絕對、差動線圈構成的組合式探頭)

19、寬帶數字濾波抑制速度變化對信號幅值的影響因此非常適合手動或自動化探傷

20、自動信號幅度、相位測量及渦流檢測信號慢速(可調)回放擴展分析功能

21、八個硬件報警輸出口海量存儲各種檢測程序、數據、圖表等檢驗結果
